355nm紫外激光器在材料加工、生物醫學和光譜學等領域應用廣泛。它采用二極管泵浦固態（DPSS）技術，利用Nd:YAG晶體與非線性倍頻晶體，通過復雜的光學過程，將電能轉化為355nm的紫外激光。本文將詳細介紹355nm紫外激光器的構成、原理、應用以及熱量計算，并探討如何選擇合適的冷水機進行散熱管理。

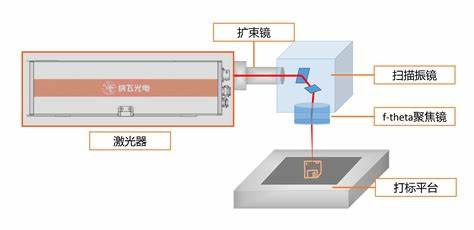

（圖片來源于網絡）

355nm紫外激光器是什么？

激光器的基本原理

355nm紫外激光器是基于Nd:YAG激光器的倍頻技術，通過多級非線性光學過程將1064nm紅外激光轉換為紫外波段。其基本步驟如下：

1. 泵浦過程：808nm泵浦二極管激發Nd:YAG晶體，使其產生1064nm激光。

2. 二次諧波生成（SHG）：1064nm激光通過KTP或BBO晶體，倍頻轉換為532nm綠光。

3. 總和頻率生成（SFG）：532nm和剩余的1064nm光進入非線性晶體，合成355nm紫外激光。

355nm紫外激光的特點

· 短波長：紫外光具有高能量密度，可用于精細加工和生物檢測。

· 高單色性：光譜線寬極窄，適用于高精度應用。

· 低熱影響：短脈沖模式減少熱擴散，提高加工質量。

355nm紫外激光器的構成

主要組件

355nm紫外激光器通常由以下關鍵部件組成：

這些部件協同工作，將電能逐步轉換為355nm紫外光，廣泛應用于高精度制造、醫學研究等領域。

355nm紫外激光器的應用

1. 精密加工

· PCB電路板打標：紫外激光能量集中，可在PCB板上進行高精度標記，不損傷材料。

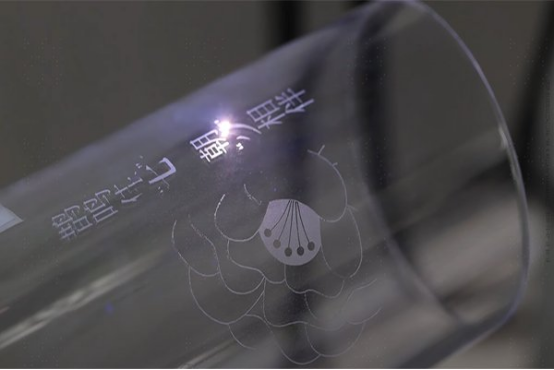

· 玻璃刻蝕：紫外光可直接加工玻璃表面，廣泛應用于電子和光學行業。

2. 生物醫學

· DNA測序：355nm紫外激光可激發熒光染料，實現高靈敏度DNA檢測。

· 細胞操作：紫外光可精準作用于細胞結構，用于光遺傳學研究。

3. 半導體與微電子

· 硅晶圓加工：紫外激光可用于去除微米級污染物，提高芯片制造精度。

· OLED顯示屏加工：用于柔性屏激光修復，提高生產良率。

355nm紫外激光器的發熱量計算

熱量計算的基本公式

激光器的熱量計算主要依據以下公式：

Q=P電?P光Q = P_{\text{電}} - P_{\text{光}}Q=P電?P光

其中：

· P電P_{\text{電}}P電 為輸入電功率

· P光P_{\text{光}}P光 為最終355nm光功率

基于實驗數據，各階段效率如下：

· 泵浦二極管效率：50%

· Nd:YAG轉換效率：70%

· 1064nm→532nm倍頻效率：50%

· 532nm+1064nm→355nm轉換效率：50%

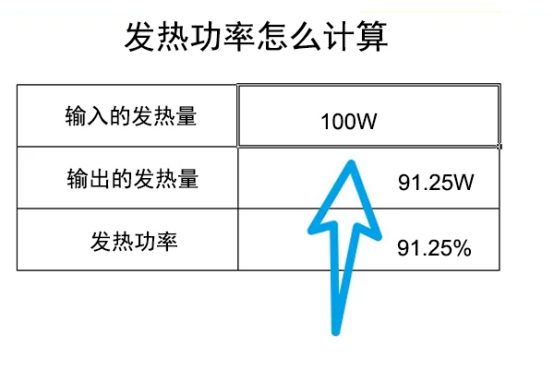

綜合計算，電功率到355nm光的轉換效率約為8.75%，即91.25%的能量轉化為熱量。例如：

· 輸入電功率 100W → 熱量生成 91.25W

· 輸入電功率 500W → 熱量生成 456.25W

熱量來源分析：

高功率激光器（如24W以上）需采用水冷系統，以維持長期穩定運行。

如何為355nm紫外激光器選擇冷水機？

1. 冷卻需求計算

冷水機的選型需基于熱負荷計算。假設激光器總熱量為 Q=500WQ = 500WQ=500W，冷水機的最低制冷能力應滿足：

P冷≥QP_{\text{冷}} \geq QP冷≥Q

此外，還需考慮散熱余量，推薦選擇 600W 及以上 的制冷能力。

2. 關鍵參數對比

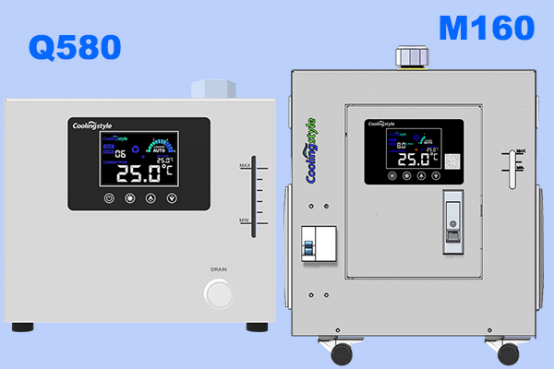

3. 冷水機推薦型號

Q580系列激光冷水機（580W）

· 溫控精度：±0.1°C

· 制冷方式：微型直流變頻壓縮機制冷

· 應用范圍：適用于10W-20W 紫外激光器冷卻

· 水泵揚程：20M，流量24L/min

M160系列工業冷水機（1600W）

· 適用于高功率（>30W）紫外激光器

· 自動加水系統，適應長時間運行

· 采用R410a環保制冷劑

選擇適合的冷水機能顯著提高激光器的穩定性和壽命，降低長期維護成本。

結論

355nm紫外激光器的核心在于Nd:YAG晶體、非線性倍頻晶體和精密的溫控系統。其能量轉換效率低，約91.25%的輸入電功率轉化為熱量，因此合理的散熱管理至關重要。高功率激光器通常采用水冷方式，如Q580或M160系列冷水機，可有效控制溫度，確保長期穩定運行。在實際應用中，用戶應結合熱量計算和冷卻需求，選擇適合的散熱方案，以提升設備的整體性能和使用壽命。
